АППАРАТ ДЛЯ ТЕРАПИИ НИЗКОИНТЕНСИВНЫМ ЭМИ КВЧ-ДИАПАЗОНА С ШУМОВЫМ СПЕКТРОМ "АМФИТ-0,2/10-01"



А. В. Корнаухов, Н. А. Алябина, С. И. Анисимов, В. П. Кузнецов,

Л. Т. Щипкова, В. А. Боженкин

Научно-исследовательский физико-технический институт Нижегородского госуниверситета.  ООО "ФизТех", г. Н. Новгород



Вестник Нижегородского государственного университета им. Н. И. Лобачевского. Серия Биология. Вып. 2(4). Миллиметровые волны в биологии и медицине. Н. Новгород: Изд-во ННГУ, 2001, с. 16-21.



В работе рассмотрены вопросы связанные с разработкой медицинских аппаратов генерирующих ММ-волны нетепловой интенсивности, используемые для лечения и профилактики широкого круга  заболеваний. Показано, что перспективным направлением является использование ЭМИ КВЧ-диапазона (53-78 ГГц) с шумовым спектром. Описан портативный аппарат для КВЧ-терапии "АМФИТ-0,2/10-01" и научно-практические результаты его применения в медицине.



Повышение эффективности лечения при снижении объемов применения синтетических лекарств, имеющих выраженное побочное действие, связано с более широким внедрением в медицинскую практику новых физиотерапевтических технологий. Характерной особенностью физиотерапии последних лет явились заметные успехи в исследованиях влияния электромагнитного излучения (ЭМИ) на живые организмы, а также разработках новых немедикаментозных методов лечения и профилактики широкого спектра заболеваний [1-3]. Особенно интенсивно ведутся работы с ЭМИ нетепловой интенсивности, когда разогрев облучаемой поверхности не превышает долей градуса. Для отражения механизма лечения таким ЭМИ соответствующие методы в ряде отечественных публикаций получили название информационно-волновой терапии (ИВТ) [2]. Для ИВТ, в основном, используется ЭМИ инфракрасного (ИК) и крайне высокочастотного (КВЧ) диапазонов.

            В технологиях ИВТ реализуется эффективная коррекция физиологических состояний организма за счет неинвазивного локального воздействия на рецепторные поля, рефлексогенные зоны, либо непосредственно на очаг поражения кожной поверхности. Такие технологии характеризуются хорошей сочетаемостью с другими методами лечения, в том числе и медикаментозными, безвредностью для пациента и медперсонала. Эффективность лечения определяется многими параметрами. Основные из них: состояние пациента, рецептура воздействия, мощностные и спектральные характеристики сигнала ЭМИ, применяемого для ИВТ [4]. Поглощение ЭМИ КВЧ живыми организмами имеет резонансный характер, резонансные частоты достаточно узки и коэффициент поглощения резко снижается в нерезонансной области [1,5]. Область низкоинтенсивного (нетеплового) воздействия ЭМИ КВЧ на биообъекты ограничивается сверху уровнем мощности порядка 10-3 Вт/см2, а снизу - порядка 10-18 Вт/см2 Гц  [1,6]. В этой области реакция живых организмов может качественно изменяться в зависимости от уровня и плотности  мощности ЭМИ:  р ≤1-10 мкВт/см2,  р ~ 0,1-1 мВт/см2,  р ≥ 10 мВт/см2  [7].  При взаимодействии организма человека и животных с ЭМИ КВЧ  частоты резонансного поглощения соответствуют частотам максимальной терапевтической эффективности и могут изменяться во времени в зависимости от состояния биообъекта и характера внешнего воздействия [5].

            Из приведенных закономерностей следует, что наиболее простым способом достижения лечебного эффекта с применением ЭМИ КВЧ является использование источников с широкополосной перестройкой частоты, или широкополосных источников "белого" шума с уровнем мощности не менее 10-18 Вт/см2  Гц  на резонансных частотах. Такой способ должен обеспечить предельно возможную для каждого организма величину терапевтической эффективности при минимальных дозах воздействия ЭМИ.

Низкой мощностью воздействия при достаточно высокой терапевтической эффективности характеризуются аппараты с широкополосным шумовым спектром ЭМИ диапазона частот 53-78 ГГц. Известными аппаратами этого класса являются источники электромагнитного излучения с шумовым спектром серии “Порог”, “Арцах”, “АМРТ-Коверт-01” [8-10]. В связи с возможностями КВЧ-техники на время разработки указанных аппаратов величина спектральной плотности мощности шума   (СПМШ)  в используемых в них генераторах составляет 10-20- 10-19 Вт/Гц в диапазоне частот 53-78 ГГц, неоднородность СПМШ  достигает  ± 6-7 дБ. Поскольку по оценкам уровень собственных шумов организма составляет в этом диапазоне частот около 2´10-18 Вт/см2 Гц, то для достижения плотности мощности, превышающей указанное значение, в таких аппаратах применяют “концентраторы” поля на основе диэлектрических волноводов с сечением выхода около 1 мм. С одной стороны это обеспечивает возможность одновременного применения таких аппаратов для акупрессуры, а с другой, ограничивает их применение технологиями акупунктуры. В связи с возникновением болевых ощущений в области акупрессуры сдерживается применение аппаратов для лечения детей, а также лиц с воспалениями кожи. Кроме того, затрудняется выполнение экспериментальных исследований  in vitro, где типичная площадь облучаемой поверхности превышает 1 см2.

            Более совершенным с этих позиций представляется аппарат КВЧ-терапии шумовым излучением типа “АМФИТ-0,2/10-01”  (ТУ 9444-005-02070387-96) разработанный в НИФТИ ННГУ на полупроводниковых генераторах шума не имеющих аналогов в мире и выпускаемый серийно в настоящее время ООО “ФизТех” (г. Н. Новгород)  [11].

Аппарат предназначен для неинвазивного локального воздействия шумовым излучением нетепловой интенсивности электромагнитных волн миллиметрового диапазона на воспалительные, дегенеративные и другие очаги поражения (физиотерапевтический режим). Либо на рецепторные поля, рефлексогенные зоны, корпоральные или аурикулярные биологически активные точки кожной поверхности (рефлексотерапевтический режим).

            Аппарат служит для применения в медицинских лечебно-профилак-тических учреждениях, стационарах, амбулаторно-поликлиничиских медсанчастях, санаториях, профилакториях, в условиях станций скорой медицинской помощи и частях МЧС, в спортивной медицине и в кабинетах психологической разгрузки, а также при индивидуальном использовании при консультации специалистов.

Аппарат разрешен к применению в медицинской практике на территории Российской Федерации приказом  Минздрава России от 20.07.1998 г., внесен в Государственный реестр медицинских изделий (Регистрационное удостоверение МЗ РФ № 29/06030497/2014-01 от 15.06.2001 г. Лицензия № 42/ 2000-0491-0588 от 30.03.2000 г.). Аппарат сертифицирован Госстандартом РФ (№ РОСС RU.ME34. В 01326).

Аппарат состоит из блока питания и генераторной головки соединенных кабелем. Внешний вид аппарата показан на рис.1. Генераторная головка имеет две сменные насадки: цилиндрическую и рупорную, позволяющие изменять площадь облучаемой поверхности при контактном способе воздействия от 14 мм2 (диам. 4,2 мм) до 200 мм2 (диам. 16 мм), угол раскрыва рупора составляет 200. Площадь воздействия при работе с рупорной насадкой может быть увеличена до 1000 мм2  (при удалении среза насадки от кожной поверхности на расстояние не более 30 мм.). При работе аппарат можно держать в руке за ручку, либо закрепить на пантографическом штативе, поставляемом в комплекте с аппаратом, и легко закрепляемом струбциной за край прикрават-

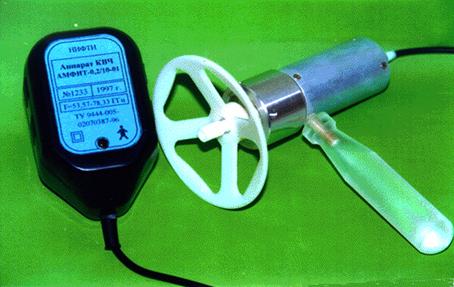

Рис.1. Аппарат КВЧ-терапии шумовым излучением АМФИТ-0,2/10-01

(с рефлексотерапевтической насадкой и пластмассовым аппликатором

 для фиксации на теле пациента).



ной тумбочки, кровати, процедурной лежанки или стола. Фиксация аппарата на теле пациента может также производиться с помощью, входящего в комп-

лект, специального пластмассового аппликатора (см. рис.1) закрепляемого эластичным бинтом.

Лечение осуществляется излучением с шумовым спектром, достаточно равномерно распределенным в диапазоне частот 53,57 - 78,33 ГГц (длины волн от 5,6 до 3,8 мм). Интегральная мощность излучения устанавливается при сборке аппарата в диапазоне от 0,2 до 10 мкВт. Типичная мощность излучения около 1,0 мкВт. Спектральная плотность мощности шума (СПМШ), соответствующая типичной мощности излучения составляет около 4.10-17 Вт/Гц. Неравномерность СПМШ минимальна и не превышает ±3 дБ.

Общая масса аппарата не превышает 400 г, масса генераторной головки 90 г. Потребляемая мощность от бытовой сети переменного тока не превышает 3,5 Вт. Время установления рабочего режима не более 5 сек. Малые размеры, вес, питание от бытовой сети 220 В и полная безопасность для медицинского персонала (по электробезопасности аппарат удовлетворяет требованиям ГОСТ Р 50267.0-92 для изделий класса II тип В) , позволяют использовать аппарат, как в условиях физиотерапевтического кабинета, так и непосредственно в больничной палате, в кабинете врача, в домашних условиях

Аппарат соответствует  ГОСТ 12.1.006-84 по предельно допустимым уровням (ПДУ)  КВЧ-облучения для организма человека и допускает непрерывную работу медперсонала с аппаратом в течение 8 часов.  “АМФИТ-0,2/10-01”  выгодно отличает от аппаратов с близкой клинической эффективностью простота применения, малые габариты, вес и стоимость. При поставке аппарата предоставляется комплект методической литературы, оказывается консультационная помощь по применению, с привлечением ведущих специалистов-медиков нашего региона работающих с аппаратурой для КВЧ-терапии.

            Выполнена клиническая апробация аппарата в рефлексотерапевтическом (на БАТ) и физиотерапевтическом (на области поражения) режимах облучения [11]. Испытания проводились в десятках клиник различного профиля Москвы, Нижнего Новгорода. Рецептура лечения в основном соответствовала базовой для методов КВЧ-терапии. Достигнута высокая эффективность при лечении широкого спектра заболеваний в возрастных группах от одного года до 70 лет. С 1998 года начат серийный выпуск аппаратов. "АМФИТ-0,2/10-01" используется в медицинских центрах, больницах, поликлиниках, медсанчастях и госпиталях для лечения: долго незаживающих гнойных ран, флегмон после хирургической обработки; термических травм; язвенной болезни; туберкулеза и саркоидоза легких; атеросклероза сосудов нижних конечностей с ишемией нижних конечностей II-IV степени; трофических язв; рецидивирующей рожи; артритов различной этиологии; тендовагинитов; корешковых болей при остеохондрозах; болезненных варикозных узлов; пульпитов, периодонтитов, альвеолитов; неврита лицевого нерва; невралгии тройничного нерва; гипертонической болезни в начальной стадии; бронхиальной астмы; различных аллергопатологий; детского церебрального паралича; болезни Крона; дуоденитов; ушибов, переломов; полисегментарной пневмонии; ишемической болезни сердца, стенокардии; широкого спектра дерматологических заболеваний; ОРВИ, гриппа и т.д. [12-18].

            Наряду с лечением широкого круга патологий "АМФИТ-0,2/10-01" используется в одном из наиболее приоритетных направлений деятельности органов здравоохранения, каким является профилактика комплекса инфекций,  передающихся воздушно-капельным путем. Среди них наиболее актуальные классические острые респираторные инфекции (ОРИ) и грипп, традиционно относимые к группе неуправляемых. В результате проведенных с ВМИ  ФПС РФ  (г. Н. Новгород) исследований по аппаратным методам коррекции вторичных тимусзависимых иммунодефицитных состояний различного генеза, удалось добиться в опытных группах, достоверного снижения количества лиц с иммунодефицитами в 4 раза, снижения у них заболеваемости ОРВИ и гриппом в три раза по сравнению с контрольной группой, что позволило разработать методику неинвазивной профилактики ОРВИ и гриппа в замкнутых коллективах с помощью аппарата АМФИТ [19-20].

Научно-практические результаты применения аппарата "АМФИТ-0,2/10-01" опубликованы в трудах международных и Российских конференций, симпозиумов, совещаний, в научно-практических журналах медико-биологического направления ("ММ-волны в биологии и медицине", "Военно-медицинский журнал", "Нижегородский медицинский журнал", "Бюллетень экспериментальной биологии и медицины"), в методических рекомендациях и указаниях, пособиях для врачей.

Разработчики и производители аппарата "АМФИТ-0,2/10-01" ведут совместные медико-биологические исследования с рядом НИИ медицинского профиля и крупными клиниками г. Н. Новгорода и России с целью расширения областей применения низкоинтенсивного ЭМИ КВЧ с шумовым спектром в биологии, экспериментальной и клинической медицине, медицине чрезвычайных ситуаций, профилактической медицине и реабилитологии.

Таким образом, результаты клинических исследований и последующего использования  аппарата в широкой медицинской практике показывают перспективность широкого применения аппарата КВЧ-терапии  шумовым излучением “АМФИТ-0,2/10-01” для профилактики и лечения населения всех возрастных групп как при наиболее распространенных видах заболеваний, так и для лечения хронических, в том числе, тяжелых заболеваний.



ЛИТЕРАТУРА

  1. Девятков Н. Д., Голант М. Б., Бецкий О. В. Миллиметровые волны и их роль в процессах жизнедеятельности. М., Радио и связь. 1991.
  2. Бессонов А. Е.  Миллиметровые волны в клинической медицине. М., НЦИМ "ЛИДО". 1997.
  3. Теппоне М. В.  Многозональная КВЧ-терапия или КВЧ-пунктура. М., "Колояро". 1997.
  4. Лебедева Н. Н., Котровская Т. И.  Экспериментально-клинические исследования в области биологических эффектов миллиметровых волн. // Миллиметровые волны в биологии и медицине. 1999. №3(15). С. 3-14.
  5. Вогралик М. В., Ткаченко Ю. А., Кревский М. А. и др.  Новые возможности микроволновой резонансной терапии на основе прибора нового поколения ПОРТ-1 (Инструкция по лечебному применению).  Н. Новгород. Елень. 1984.
  6. Кузнецов А. П., Голант М. Е., Бажанова Г. П.  Прием культурой клеток электромагнитного излучения КВЧ с интенсивностью ниже шумовой. //Сб. докладов 11 Российского симпозиума с международным участием "Миллиметровые волны в медицине и биологии". М., ИРЭ РАН. 1997. С. 145.
  7. Петросян В. И., Девятков Н. Д., Гуляев Ю. В. и др.  Эффекты резонансного взаимодействия ММ-волн с водными и биосредами. //Сб. докладов 11 Российского симпозиума с международным участием "Миллиметровые волны в медицине и биологии". М., ИРЭ РАН. 1997. С. 139.
  8. Коваленко В. Н., Трушкин В. Н., Рябов Б. А. и др. Широкодиапазонные аппараты для миллиметровой терапии. //Сб.докладов 10 Российского симпозиума с международным участием "Миллиметровые волны в медицине и биологии". М., ИРЭ РАН. 1995. С. 194-195.
  9. Авакян Р., Габриелян Г., Грабовщинер А., Графов В., Теппоне М.  Аппараты серии "Арцах" для ММВ/КВЧ-терапии. // Сб.докладов 11 Российского симпозиума с международным участием "Миллиметровые волны в биологии и медицине". М., ИРЭ РАН. 1997. С.188-189.
  10.  Сб. методических рекомендаций и нормативных актов микроволновой резонансной терапии (МРТ). Киев. МНИЦ "Видгук". 1992.
  11.  Корнаухов А. В., Алябина Н. А., Кузнецов В. П., Алейник Д. Я. Аппарат КВЧ-терапии шумовым излучением "АМФИТ-0,2/10-01". // Сб. докладов III Международной научно-технической конференции "Физика и радиоэлектроника в медицине и биотехнологии. ФРЭМБ 98". Владимир. ВГУ. 1998. С. 75-76.
  12.  Корнаухов А. В., Анисимов С. И., Алябина Н. А. и др.  Аппарат КВЧ-терапии с шумовым излучением "АМФИТ-0,2/10-01" и некоторые аспекты его применения в медицине. //Миллиметровые волны в биологии и медицине. 1999. №2 (14). С. 49-52.
  13.  Балчугов В. А., Ефимов Е. И., Корнаухов А. В., Анисимов С. И.  КВЧ-профилактика инфекционных заболеваний в организованных коллективах. //Миллиметровые волны в биологии и медицине. 1999. №1 (13). С. 34-37.
  14.  Курников Г. Ю., Корнаухов А. В., Никулин Н. К. и др. КВЧ-терапия в лечении кожных заболеваний. //Миллиметровые волны в биологии и медицине. 1999. №1 (13). С. 38-39.
  15.  Азов Н. А., Корнаухов А. В., Разживин А. П. и др. КВЧ-терапия аппаратом "АМФИТ" в педиатрии. //Миллиметровые волны в биологии и медицине. 1999. №2 (14). С. 45-48.
  16.  Полякова А. Г. Буйлова Т. В., Алейник Д. Я. и др.  Комплексное изучение КВЧ-воздействия в эксперименте и в реабилитации больных с дегенеративно-дистрофической патологией крупных суставов. //Миллиметровые волны в биологии и медицине. 1999. №1 (13). С. 22-27.
  17.  Денисова Е. В., Анисимов С. И.  Использование КВЧ-терапии в лечении и профилактике бронхиальной астмы. //Миллиметровые волны в биологии и медицине. 2000. №2 (18). С. 26-30.
  18.  Полякова А. Г., Буйлова Т. В., Карева О. В. и др. Перспективы использования КВЧ-пунктуры у больных ортопедо-травматологического профиля. //Сб.материалов конгресса "Традиционная медицина -2000". Элиста. М., МЗ РФ. 2000. С. 87-89.
  19.  Балчугов В. А., Федоров С. А., Шуркин Д. А. и др.  Профилактика респираторных инфекций в организованных коллективах аппаратными методами. //Нижегородский медицинский журнал. 1999. №1. С. 41-43.
  20.  Грипп и другие острые респираторные заболевания - Указания по диагностике, лечению и профилактике в органах и войсках ФПС РФ / под ред. В. А. Фандеева. Н. Новгород. Изд-во НГМА. 2000.
